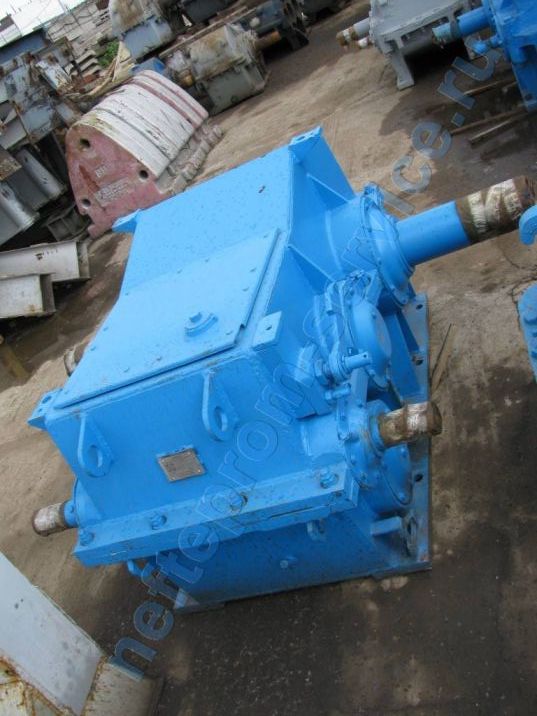

Редуктор ПШГН.10 для станков-качалок типа ПШГН

техническая характеристика редуктора

1. Номинальный крутящий момент на выходном валу, кН*м (кГс*м) - 55 (5500);

2. Передаточное число редуктора - 51,45;

3. Тип передачи - зубчатая с эвольвентным зацеплением;

4. Межосевое расстояние (суммарное), мм - 960;

5. Объем масла в картере, л - 100...120;

6. Масса (сухая), кг - 2710;

7. Габаритные размеры, мм:

     длина  - 1735

     ширина - 1912

     высота - 970.

конструктивные особенности редуктора

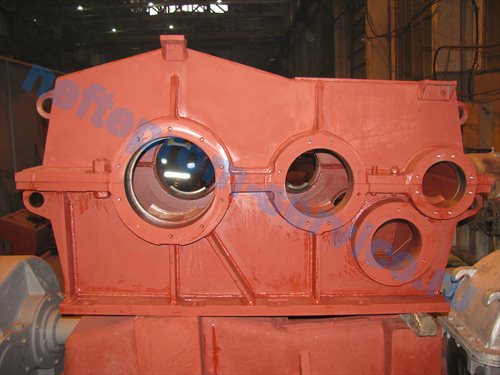

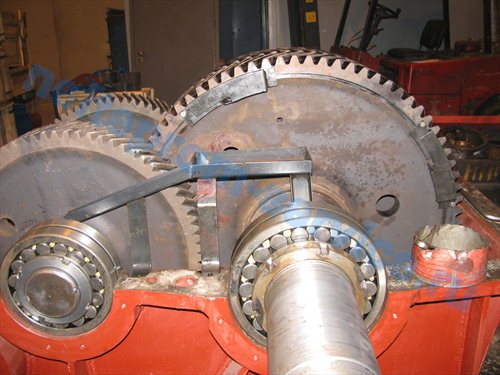

Редуктор трехступенчатый, с цилиндрической прямозубой передачей на

быстроходной ступени и с шевронными зубчатыми передачами на

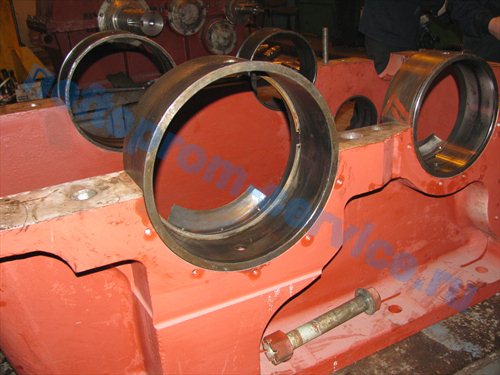

тихоходных ступенях. Валы редуктора установлены на роликовых

сферических двухрядных подшипниках. Смазка подшипников

осуществляется разбрызгиванием. Дополнительно, для условий

низких температур, предусмотрена смазка подшипников консистентной

смазкой через смазочные отверстия в крышках подшипников, имеющих

пробки сотличительной окраской.

Концы валов редуктора уплотнены резиновыми манжетами

Нашим клиентом является:

ЗАО "ТД "Нефтемаш"

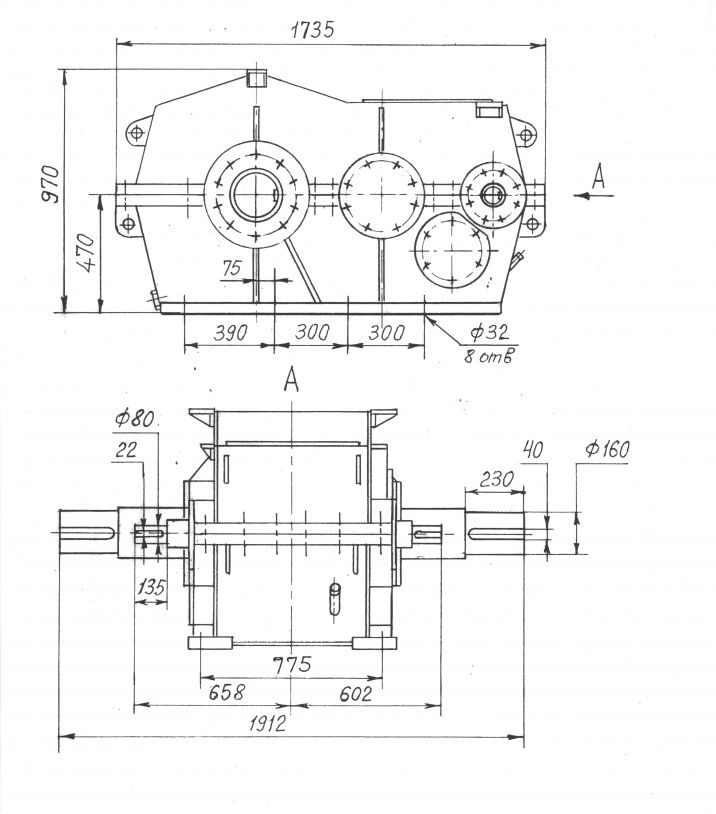

                                                 Габаритные и присоединительные размеры
